產品介紹

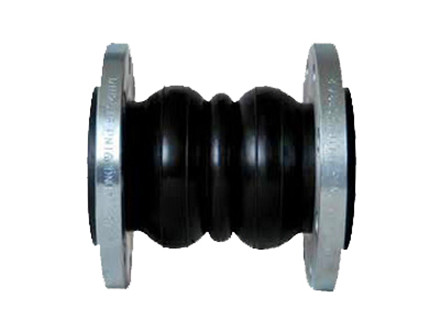

KST型雙球體橡膠接頭是由內膠層、多層錦綸簾布規增強、外膠層複合的橡膠雙球體和鬆套金屬法蘭組成的產品。產品具有耐壓高、彈性好、位移變形量大、吸振降噪效果明顯、安裝靈活等特點。
特點：內部致密度高、能承受較高壓力、彈性變形效果好。
優點：減震、降噪、輕巧、無毒。
用途：與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
產品工作壓力等級分 0.6Mpa 1.0MPa 1.6MPa 2.5Mpa
規格型號：DN32-DN2800
技術參數
工作壓力MPa(kgf/cm2 ) | 1 | 偏轉角度 | (a1+a2 )45° |
爆破壓力MPa(kgf/cm2) | 3 | 真空度KPa(mm/Hg) | 53.3（400） |
適用溫度 | -15～+80特殊可達-30～160 | ||
適用介質 | 水、海水、熱水、空氣、壓縮空氣、油、酸、堿等化學物質 | ||
公稱通徑Dg | L值 mm | 轉向位移 | 橫向位移 mm | ||
mm | 英寸 | 伸長 | 壓縮 | ||
15 | 0.5 | 190 | 5～6 | 22 | 22 |
20 | 0.75 | 210 | 5～6 | 22 | 22 |
25 | 1 | 210 | 5～6 | 22 | 22 |
32 | 1.25 | 220 | 5～6 | 22 | 22 |
40 | 1.5 | 220 | 5～6 | 22 | 22 |
50 | 2 | 240 | 5～6 | 22 | 22 |
65 | 2.5 | 240 | 5～6 | 22 | 22 |
80 | 3 | 280 | 5～6 | 22 | 22 |
安裝說明
1、可曲撓橡膠接頭管道施工時，必須讓其處於自然狀態，不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高於管道工作壓力一個檔位的接頭。
2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。
3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
4、可曲撓橡膠軟接頭使用在水泵進出口時，應位於水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。
5、當管道位移量大於等於接頭的最大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處於極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。
6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大於管道軸向力)。
7、安裝橡膠接頭時，螺栓的螺杆應伸向接頭外側，每一法蘭端麵的螺栓按對角加壓的方法反複均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免鬆動造成脫盤或滲水。
8、橡膠軟接頭在初次承受壓力（如：安裝試壓等）後或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表麵嚴禁刷漆和纏繞保溫材料。因橡膠製品存在老化問題，應及時檢查更換。
